一、金屬耐高溫漆是由有機硅樹脂、顏料、等溶劑經(jīng)研磨溶于有機溶劑中并加入耐高溫助劑配制而成 。
二、特性：該漆耐水、耐油、耐酸、耐化學(xué)試劑，防銹性能好，與鋼鐵、水泥面粘接力強，可室溫干燥，耐高溫具有良好的耐熱性、隔熱性、耐熱性及機械物理性能。
三、用途：該漆適用于適應(yīng)溫度以下工作的鋼鐵表面，及零件的耐熱、防腐保護涂層，起保護作用。
四、技術(shù)指標(biāo)：
項 目 | 指 標(biāo) | |

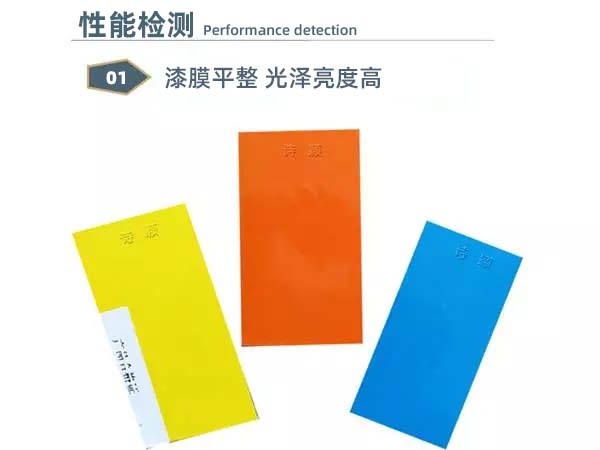

漆膜顏色及外觀 | 各色、平整光滑 | |
粘度 | 80-100S | |
理論涂布率 | 0.210千克/平方米 | |
固含量（%） | 55±2 | |
干燥時間h | 表干 | 1 |
硬干 | 24 | |
實干 | 48 | |
耐鹽霧性h | 200 | |

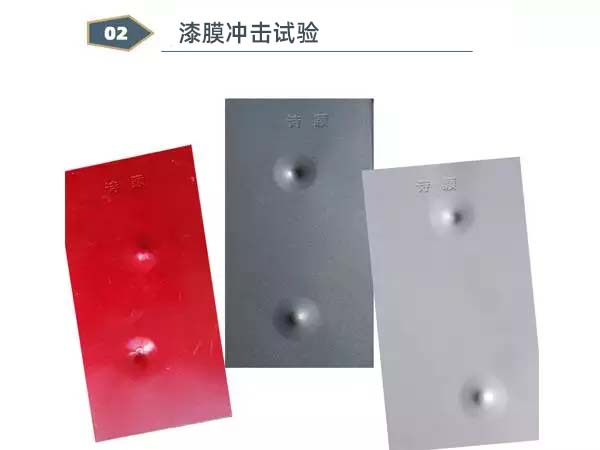

耐沖擊性/cm | 50 | |
耐熱性，400℃ | （5h）漆膜輕微失光變色 | |

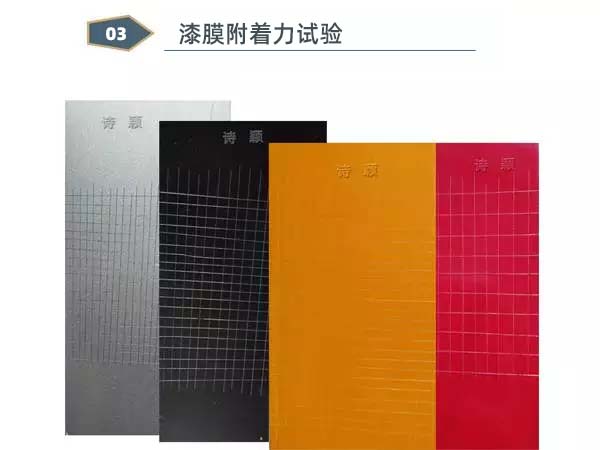

五、施工參考：
1、被噴涂鋼鐵表面必須用細(xì)砂紙打磨干凈除銹并用甲苯等溶劑擦去油垢污物，除油除銹，然后是噴沙處理，使噴涂表面呈灰白色。
2、該漆使用前必須按比例配制，如果一次使用量不大，應(yīng)該用多少配多少，以防過多固化而浪費。
3、噴涂時，如果漆過稠可用高溫漆稀料調(diào)稀至所需稠度后施工，漆膜厚度一般在20-30微米之間為宜。
客服1
